1.功能介紹

路燈配電箱安裝于路燈旁邊,為路燈照明提供電力,還要實現按需亮燈。這是傳統配電箱的基本要求,在智慧化城市的大背景下，這些功能遠遠不能滿足現代城市管理的需要，為此，愛瑟菲科技根據市場需求，研發出智能路燈配電箱，主要實現如下功能:
◆開關燈

◇電箱內置GPS模塊，每天算出日出日落時間,以此配置開燈時間

◇電箱內置光照度傳感器，可以根據天黑程度來開燈

◇電箱內置集中器模塊，可遠程配置開關燈時間,可預置多種開關燈方案

◆測量功能

◇耗電量測量功能，后臺軟件每天統計耗電量，形成月報表，年報表，為PPP項目提供數據支撐。

◇擴展功能告警功能

◇告警功能是智能配電箱的主要特點，它能將電箱里發生的一些事通過短信告知相關責任人，免去巡檢之苦。
◇擴展功能:漏電報警，電箱對其提供的每條供電回路做剩余電流檢測，(檢測閥值可設)一旦有回路有漏電發生，會自動切斷該回路，并反應到后臺軟件，記做告警事件,并短信通知到相關人員。
◇擴展功能:線纜防盜，在每路回路的末端安裝線纜防盜終端，就可對每路線纜做防盜監測，一旦有人切斷電纜，電箱會反應到后臺軟件，記做告警事件，并短信通知到相關人員。
◇擴展功能:水漫報警，在雨水超過電箱基礎時，為了保證用電安全，電箱會自動切斷所有回路的供電，會反應到后臺軟件，記做告警事件,并短信通知到相關人員。

◇擴展功能:開門報警，當有人打開電箱前門或后門，電箱會反應到后臺軟件，記做告警事件，并短信通知相關人員。

◇擴展功能:缺相報警，當三相電中有一相沒有電壓，電箱會反應到后臺軟件，記做告警事件，并短信通知相關人員。

◇擴展功能:掉電報警，當電箱遭遇斷電，電箱在掉電后會把情況反應到后臺軟件，記做告警事件，并短信通知相關人員。

◇擴展功能:交流接觸器異常告警，當交流接觸器異常動作（該吸合未吸合，該釋放未釋放，即白天亮度，晚上滅燈）的情況，電箱會反應到后臺軟件,記做告警事件，并短信通知相關人員。有如此多重保護的配電箱在為你路燈供電,你可以高枕無憂了。

2.隧道燈調光方案

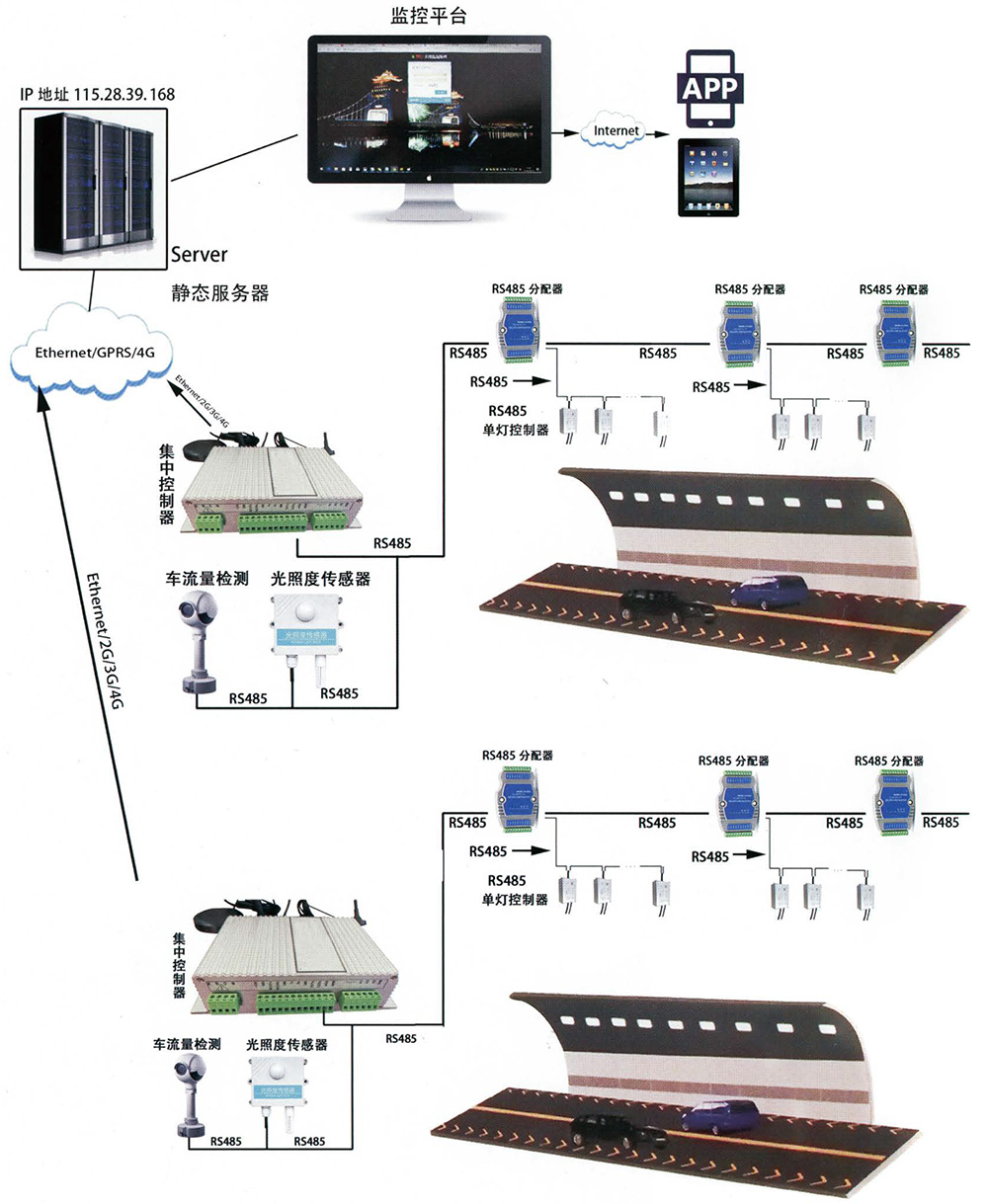

隧道照明是保證行車安全和車流暢通的必要保障，隧道照明對燈光要求更高，既要保證亮度，又需要做到節能，又需要做到與隧道外的亮度自然過渡，這就對照明控制系統，提出了更高的要求，2006年對昆明到曲靖的8條高速隧道照明系統進行了升級,改造后，燈光舒適度，安全性有大幅提升，形成了良好的社會效益.

3.485通訊方案

4.城市道路路燈調光方案

UrbanLightinglOTSolution城市照明包括道路照明（路燈〉和景觀照明〔夜景)，不僅是重要的市政基礎設施，更是體現城建水平和城市形象的重要標志。城市照明點多面廣，實現物聯網控制和智能化管理勢在必行。

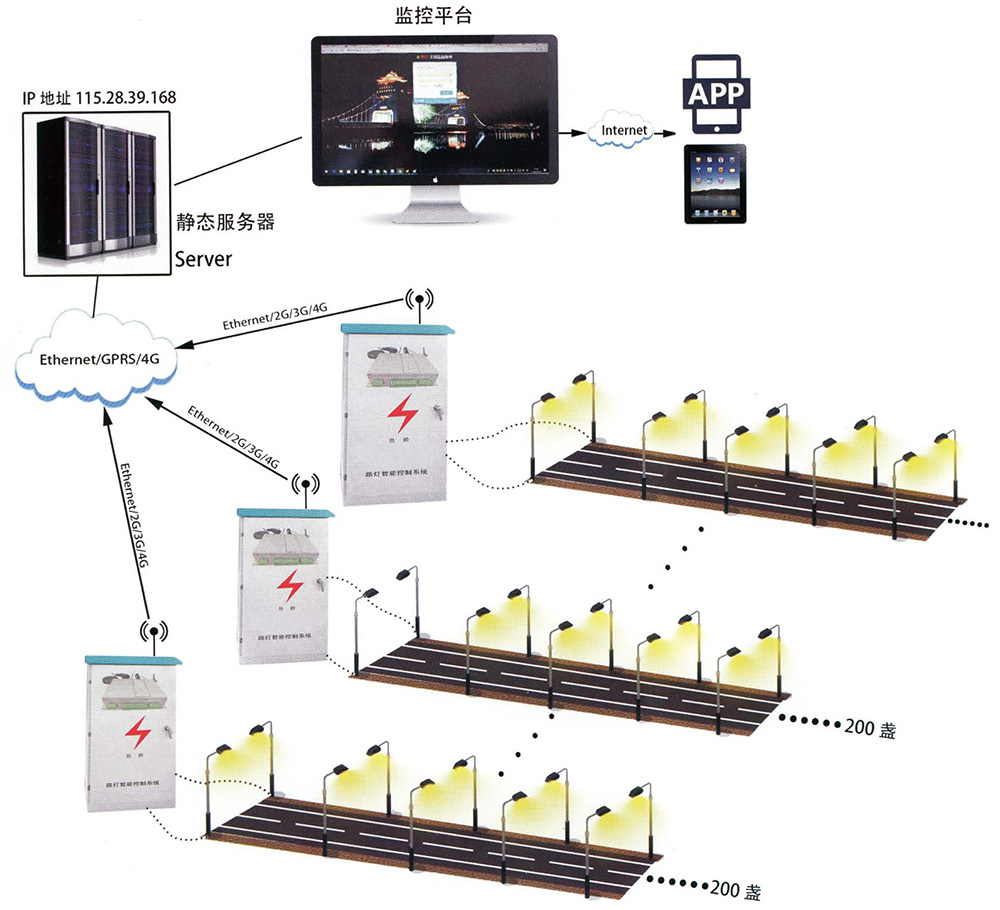

CY_LAMPs_Monitor城市照明物聯網解決方案由上層的控制中心(云平臺)、中間層的照明集中控制器和下層的單燈控制器三層結構組成，系統兼容各種通信方式，實現了全市照明設施的全覆蓋和大集成。其中，一、二層采用GPRS/CDMA/4G公網或TCP/IP互聯網通信;二、三層采用電力線載波或ZigBee/RF433無線短距通信，實現調光，分組，參數采集等功能;二層集中控制器安裝于路燈配電箱，配置16路開關量輸出輸入模塊，用于路燈線路的全方位監控（包括電纜漏電保護和斷線報警，跳閘等)，并通過RS485連接智能電表，光照度傳感器燈設備，集中器內置GPS模塊，對開關燈時間做到智能配置，用戶操作后臺軟件或手機APP，即可方便實現全市路燈和夜景的集中監控和統一管理，達到城市照明智能化和節能、增效的目的。采用科學合理開關燈控制及調光、變功率等措施,節電可達30%以上。
該方案還具備資產管理、工單管理、能耗管理和車輛管理等功能，是各級城市建設智慧照明、提檔升級監控系統的首選。電力載波通訊即PLC，是英文Power line Communication的簡稱。電力載波是電力系統特有的通信方式，電力載波通訊是指利用現有電力線，通過載波方式將模擬或數字信號進行高速傳輸?shù)募夹g(shù)。最大特點是不需要重新架設網絡，只要有電線，就能進行數據傳遞.

5.PLC電力載波通訊方案

6.系統功能特點

◇全天候24小時自動監控

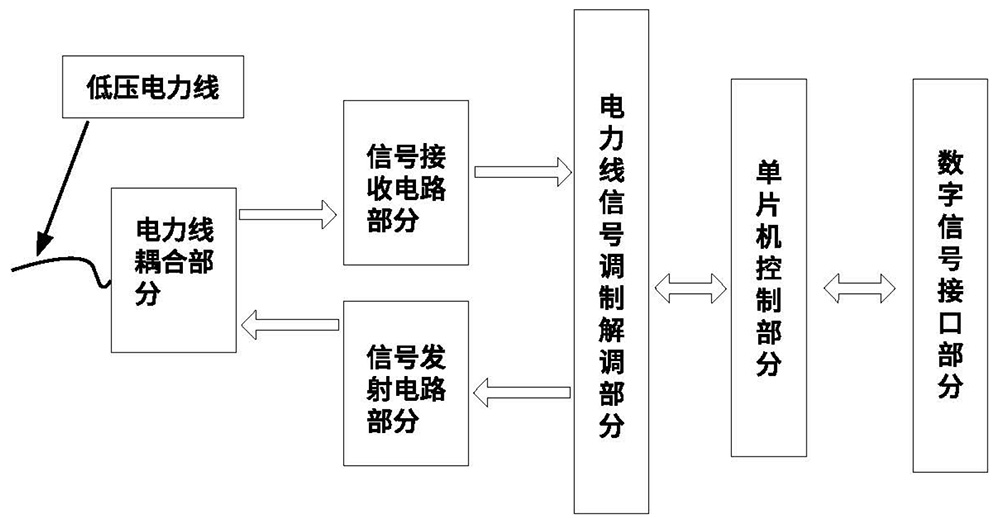

◇電力載波通信終端硬件結構圖

◇監控范圍可達數公里
◇加入自動路由功能后,監控范圍成倍增加

◇單燈狀態檢測:電壓、電流、開關、溫度等

◇單燈故障狀態自動上報
◇照明系統節能控制
◇各類故障或異常情況報警

◇多種報警方式供用戶選擇
◇遠程報警信息送至控制中心或值勤人員手機

◇可與110等緊急呼救系統聯網

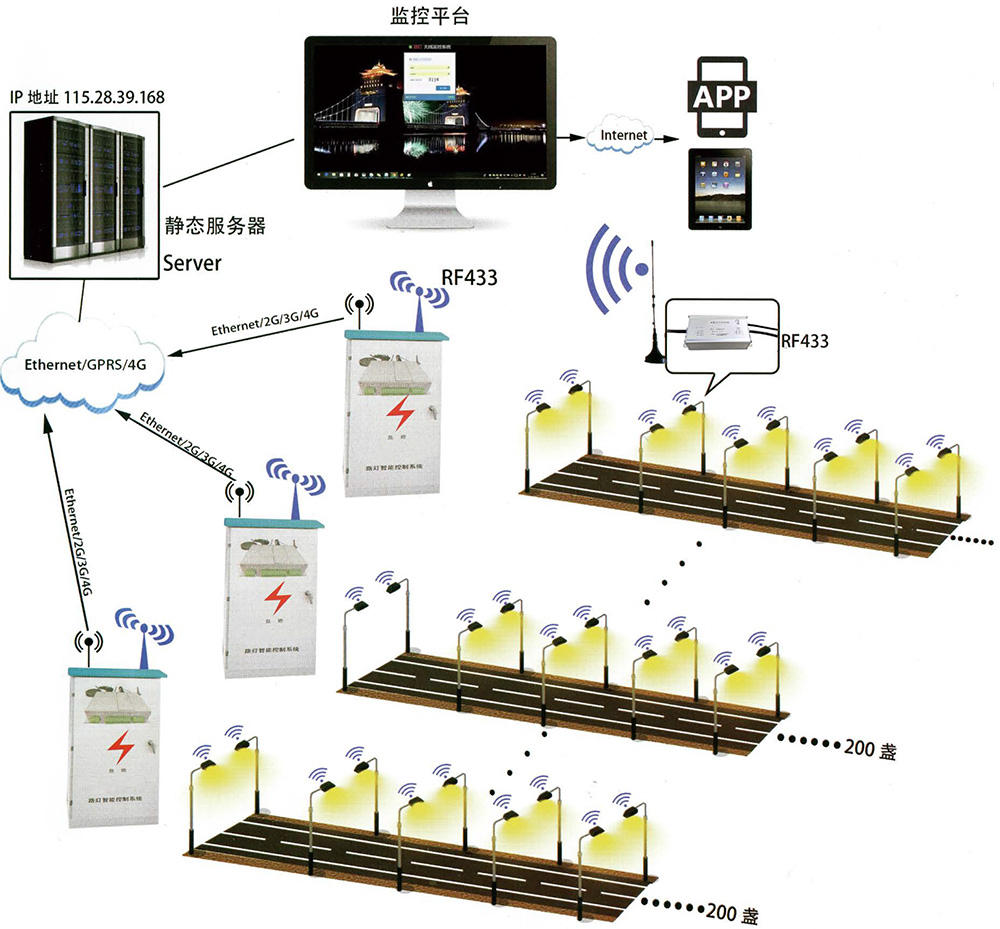

7.RF433無線通訊方案

8.選擇PLC注意事項

◇不需要重新架設網絡，只要有電線，就能進行數據傳遞，無疑成為了解決這路燈照明數據傳輸?shù)淖罴逊桨钢?。同時因為數據僅在電力系統這個范圍中傳輸，遠程對路燈的控制我們也能通過傳統網絡先連接到PC然后再控制路燈方式實現，PLC.調制解調模塊的成本也遠低于無線模塊。
◇相對于其他無線技術,傳輸速率快。
◇配電變壓器對電力載波信號有阻隔作用，所以電力載波信號只能在一個配電變壓器區域范圍內傳送;
◇三相電力線間有很大信號損失(10 dB-30dB)。通訊距離很近時，不同相間可能會收到信號。一般電力載波信號只能在單相電力線上傳輸;
◇不同信號耦臺方式對電力載波信號損失不同，耦合方式有線–地耦合和線-中線耦合。線-地耦臺方式與線-中線耦合方式相比，電力載波信號少損失十幾dB，但線-地耦合方式不是所有地區電力系統都適用;
◇電力線存在本身固有的脈沖干擾。使用的交流電有5OHz和6OHz,其周期為20ms和16.7ms在每一交流周期中，出現兩次峰值,兩次峰值會帶來兩次脈沖干擾，即電力線上有固定的100Hz或12OHz脈沖干擾，干擾時間約2ms，因此干擾必須加以處理。有一種利用波形過О點的短時間內進行數據傳輸?shù)姆椒?，但由于過零點時間短，實際應用與交流波形同步不好控制，現代通訊數據幀又比較長，所以難以應用;
◇電力線對載波信號造成高削減。當電力線上負荷很重時，線路阻抗可達Ⅰ歐姆以下，造成對載波信號的高削減。實際應用中，當電力線空載時，點對點載波信號可傳輸?shù)綆坠铩?br /> ◇雖然技術問題隨著時間的發展，最終都能被解決和克服，但是從目前國內寬帶網建設的情況來看，留給PLC的時間和空間并不寬裕。2000年以來各大運營商大規模推出ADSL、光纖、無線網絡等多種寬帶接入業務，留給電力線上網的生存空間，已經不斷被其他接入方式壓縮。PLC除了在遠程抄表上有所應用外，已沒有了當初的豪言壯語。
◇電力貓是電力載波技術的最新應用和發展，所謂電力貓，即“電力網絡橋接器""，是一種把網絡信號調制到電線上，利用現有的電線來解決網絡布線問題的設備。作為科技催生的第三代網絡傳輸設備，電力貓正在以其獨特優勢風靡全球。其工作原理就是利用電線傳送高頻信號，把載有信息的高頻信號加載于電流上，然后利用電力傳輸。接收信息的電力網絡橋接器再把高頻信號從電流中分解出來，從而在不需要重新布線的基礎上實現上網、打電話、觀看IPTV和使用監控設備等多種應用。
◇遠程路燈監控系統利用電力載波技術通過已有電力線將路燈照明系統連成智能照明系統。此系統能在保證道路安全的同時節省電能，并能延長燈具壽命以及降低運行維護成本。
