1. 規格

20、30、40、50、60、80、100、120、150、180、200、250、300、400

2.概述

智能節能照明控制器是我公司結合國內路燈(照明)供電系統的現狀，采用國際先進的微處理技術和現代電磁電力技術開發的具有自主知識產權的專利產品。針對國內供電緊缺、電網電壓波動大、照明燈具易受電網沖擊受損等狀態，產品具有自動調壓穩壓節能、延長燈具使用壽命、多種方式的開關燈控制等功能，提高照明系統的自動化控制水平、減少了燈具的更換頻率、起到了節能降耗的作用，產生顯著的經濟效益與社會效益，深受用戶的好評。

3.功能特點

◇IGBT調穩壓技術，不產生諧波，輸出正弦波不畸變;

◇卓越的軟啟動功能,分時段調穩壓功能;

◇高效節能功能，節電率預計309%以上;
◇遠程監控，除本地二次控制〈全夜/半夜/亮化燈）功能外，可擴展遠程監控功能，防盜、漏電監控等功能;

◇電磁兼容，產品符合EMC標準(GB/T17626.4-2008)，保證了產品在工作中的安全性和可靠性;

◇適應范圍廣;城市路燈、工礦企業、高速公路、隧道、機場、碼頭、校園、廣告等鈉燈、汞燈、鹵素?zé)?、熒光燈、LED燈照明系統;

◇靈活定制，可依據客戶的需求，做成壁掛式、落地式、戶外落地式、戶外掛式、節電＋控制+配送電一體柜。

4.節能原理

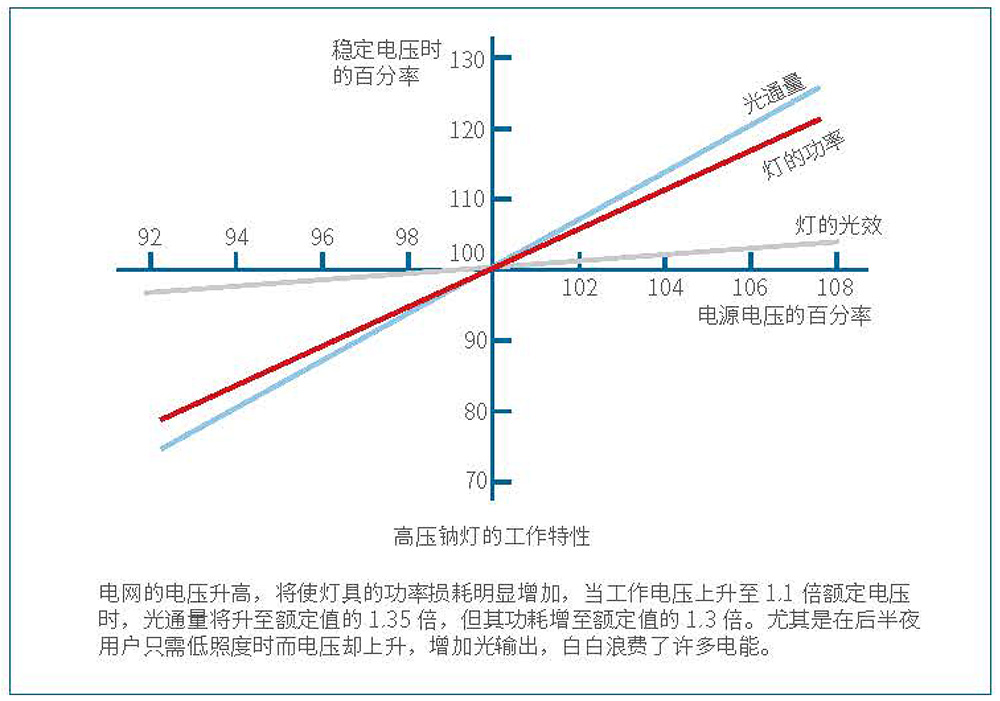

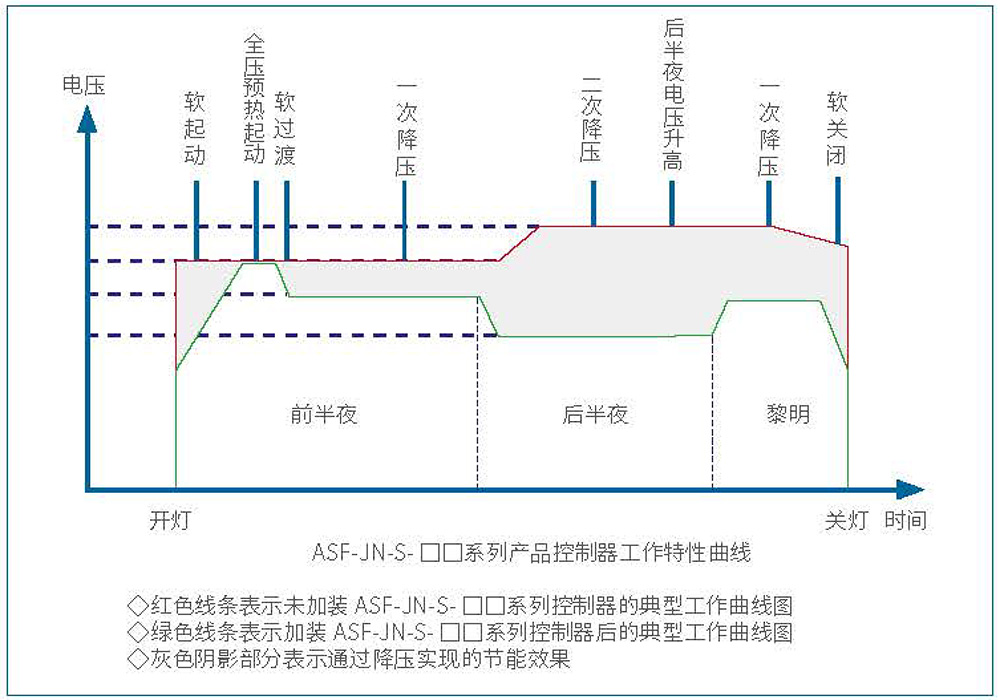

由于用電時段的影響，國內電網普遍存在夜間，由其是后半夜電壓過高的現象，再加上后半夜對照明要求不高，導致照明用電的損耗增加，而JN-S-口口系列產品可根據實際要求設定降壓的幅度，使燈具供電限制在合理工作范圍內。從而達到節能的效果，正常節電效果預計30%以上。調穩壓方式可控硅電子調壓，采用IGBT穩壓，輸出無諧波，波形完整無畸變。
四個時段電壓可設，可分別帶不同的燈具類型，滿足不同的燈具的特性和照明的要求分別設置降壓的幅度，更好的平衡節能與照明之間的要求。

保護燈具

通過降壓的方式避免后半夜電網電壓升高，而導致燈具長時間在高于額定電壓的環境容易損壞的情況，采用軟起動，軟關團的控制方式,防止過電壓及冷起動到電流對燈具的沖擊,大副減少燈具的損壞率。對鈉燈、汞燈等燈具設有可調的全壓預熱自動時間,燈月能更充分的預熱,平穩過遮到正常工作狀態。

性能參數

◇輸入電網:額定電壓三相380V士10%/單相220V±109%6

◇頻率:50Hz /60 Hz

◇電壓波形:正弦波
◇諧波污染:無
◇環境參數:環境溫度-20°℃～ 45°℃

◇環境濕度:不大于859%6
◇海拔高度:不超過4000米
◇工作參數:超載電流能力1.1倍額定電流30分鐘

◇超載沖擊能力:能承受暫態超載沖擊
◇產品壽命:≥ 100,000小時
◇絕緣:電網和外殼之間2.5kV絕緣

◇散熱方式:風扇散熱
◇風扇電壓:220v
◇安全標準:EN61558-2-6，EN55014-1，EN61000-3-2，EN61000-3-3

◇機柜防護等級:IP42
◇絕緣電阻:>5MQ
◇耐電壓強度:能承受2000v imin

◇連續過載能力:1.2倍
◇短時間過載能力:1.5倍

◇標稱節電率:15-45%以上

◇連接方式:串聯在電路中

◇最大允許溫升:70k

操作與使用

◇中/英文操作界面，菜單式參數設置，并且具備完善的幫助和故障提示功能。
◇配有RS-485通訊接口，能實現與上位機之間的通訊，可通過上位機設定、修改參數、并能遠程監控照明系統，通訊協議為Modbus協議,通訊速率為4800bps.9600bps.

安全保護

◇三相過載、過熱、過壓、欠壓、短路保護功能;

◇系統斷電時,參數數據不丟失,時鐘正常運行;

◇吸收電網諧波，清潔電網;
◇可接不平衡負載和不同的負載完善的自啟動功能，當負載故障或外部供電故障排除后，可自動開啟燈具。

擴展智能

◇支持的開關燈控制模式包括:時控、光控、時光混合控制、手動控制、上位機遠程控制、經緯度自動控制

◇通過加裝無線模塊《拔插式〉實現無線遠程四遙控制;

◇可實現全夜燈及半夜燈控制,并有后半夜再次降壓的功能;
◇預留三組受時鐘控制的常開接點以實現輸出回路接觸器控制:全夜燈、半夜燈，亮化燈等用途，接點容量為7A/250VAC。
